GDY Series belt sludge konsentrasyon at dewatering machine

Prinsipyo ng Paggawa:

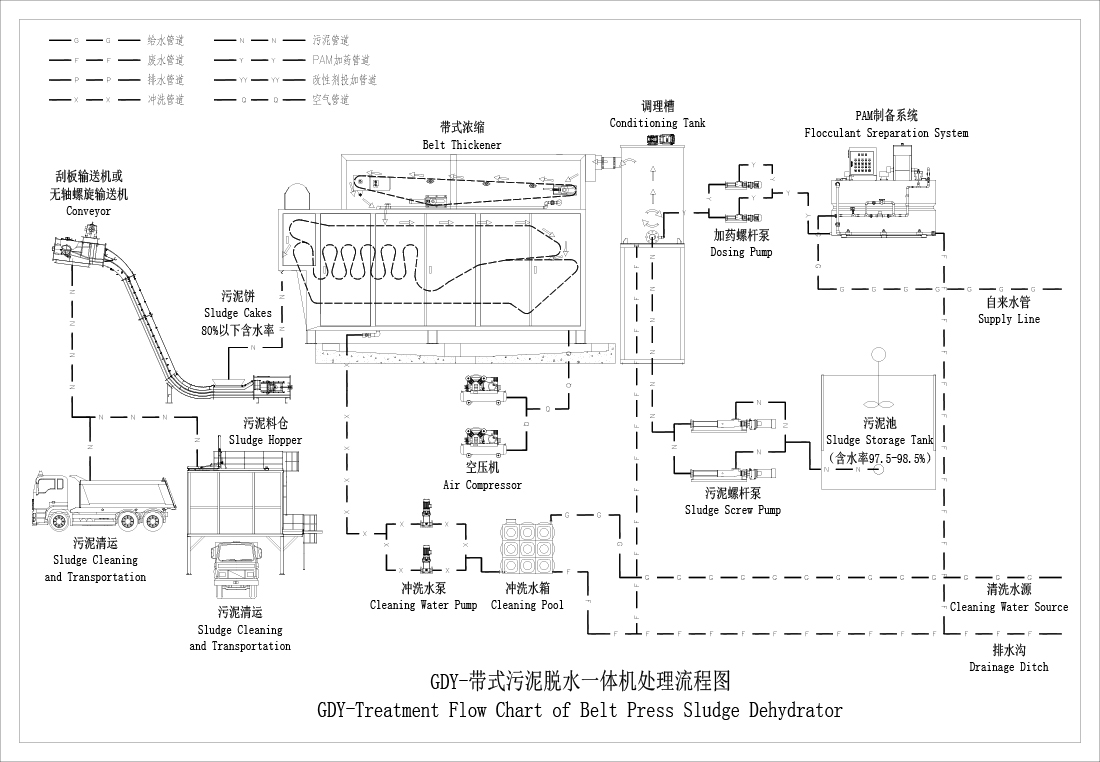

1. Ang makina ay binubuo ng gravity belt pampalapot at BEL press dewatering. Ang daloy ng pagproseso ay putik na inlet, polymer dosing, paghahalo, reaksyon, pampalapot at dewatering sa ilalim ng matatag na mga kondisyon ng daloy upang alisin ang tubig mula sa putik.

2. Ang putik at flocculants ay idinagdag sa tangke ng pag -conditioning nang magkasama at pagkatapos ng tamang pagpapakilos at oras ng pagpapanatili ay makakakuha ng isang mahusay na plume ng gel ay nabuo.

3. Matapos ang putik ay flocculated, ang pag -apaw ay pumapasok sa gravity pampalapot at pantay na ipinamamahagi sa buong filter ng sinturon. Ang sinturon ng sinturon ay nagpatibay ng isang disenyo ng pag-akyat ng slope. May mga staggered adaptive sludge rakes sa gravity dehydration zone upang epektibong mapabuti ang kahusayan ng pagsasala. Ang libreng tubig ay tinanggal mula sa putik at tataas ang putik

konsentrasyon upang makabuo ng isang solidong putik.

4. Ang makapal na putik ay inililihis sa gravity dehydration zone ng itaas na belt filter ng pagpindot na seksyon upang makuha ang pangalawang yugto ng pag -aalis ng gravity. Kasabay nito, ang equalizer ng putik ay nakaposisyon at nababagay upang pilitin ang putik na maging pantay sa kapal at lapad.

5. Ang pantay na hinati na putik ay nahuhulog sa gravity dehydration zone ng mas mababang belt filter upang makuha ang ikatlong yugto ng pag -aalis ng gravity. Sa oras na ito, ang sludge solids na konsentrasyon ay maaaring umabot ng higit sa 8-10%.

6. Ang putik ay nagsisimula na pumasok sa paunang presyon na hugis ng lalamunan, paunang presyon → mababang presyon → medium pressure → mataas na presyon, at pinipiga at dewater sa isang pahalang na track na hugis ng alon.

7. Ang putik na cake na nakakabit sa filter ng sinturon ay nagmula, at sinilip ng isang scraper at bumaba sa susunod na yunit ng pagproseso ng yugto.

8. Ang sludge cake solidong nilalaman ay maaaring umabot sa 20-25%.

Teknikal na character:

Ang produktong ito ay may mataas na kahusayan ng dewatering, malaking kapasidad ng paggamot ng putik, awtomatikong tuluy-tuloy na operasyon, mababang pagkonsumo ng enerhiya, mababang ingay, simpleng istraktura, semi-saradong istraktura, at maginhawang pagpapanatili; Ang operasyon ng makina ay simple, pangkalahatang kawani pagkatapos ng isang maikling panahon ng pag -aaral, maaari mong master ang buong proseso ng operasyon.
